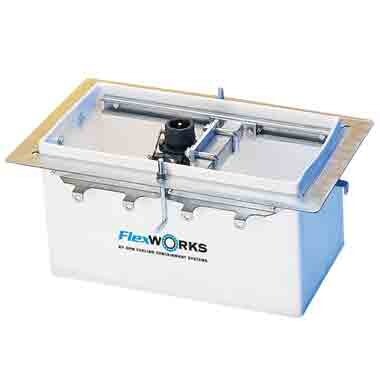

FlexWorks™ Dispenser Pans are installed beneath fuel dispensers to provide secondary containment of dispenser plumbing and emergency shear valves. Dispenser pans are commonly used with rigid fuel pipe and to retrofit existing dispensers.
Sump Model* | Dimensions | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | Weight | |||||||
in. | cm | in. | cm | in. | cm | in. | cm | in. | cm | lbs. | kg | |
DP-1117F | 14-1/2 | 37 | 10-1/2 | 27 | 20-1/2 | 52 | 16-1/2 | 42 | 11 | 28 | 20 | 9 |
DP-1123 | 15 | 38 | 11 | 28 | 27 | 69 | 23 | 58 | 11 | 28 | 23 | 10 |
DP-1123F | 15 | 38 | 11 | 28 | 27 | 69 | 23 | 58 | 11 | 28 | 23 | 10 |
DP-1543 | 19 | 48 | 15 | 38 | 43 | 109 | 38.8 | 99 | 11 | 28 | 44 | 20 |
DP-1630 | 20 | 51 | 16 | 41 | 34 | 86 | 30 | 76 | 11 | 28 | 38 | 17 |
DP-1836 | 21-1/2 | 55 | 171/2 | 44 | 40 | 102 | 36 | 91 | 11 | 28 | 50 | 23 |
*Flush Mount Model (F) Supplied without Rain Lip Due to Dispenser Frame Clearance Limitations; Supplied with Frame Gasket. Anchor Bolts Provided, Stabilizer Bar Kits Ordered Separately; One Kit Required for each Emergency Shut-Off Valve
Dispenser Manufacturer & Model | Dispenser Footprint Dimensions | FlexWorks One-Piece Polyethylene Sump | FlexWorks Wide-Access Polyethylene Sump | FlexWorks One-Piece Polyethylene Pan | FlexWorks One-Piece Fiberglass Sump | FlexWorks Wide-Access Fiberglass Sump | Stabilizer Bar Kit | |
---|---|---|---|---|---|---|---|---|
Gilbarco | in. | cm | ||||||
Commercial 625, 650, 684 Series (21" / 53 cm Frame) | 15-11/16" x 21" | 40 x 53 | DS-1117F | DSW-1117F | DP-1117F | DSF-1117F | SBK-1100J | |
Salesmaker-2 Series (21" / 53 cm Frame) | 15-11/16" x 21" | 40 x 53 | DS-1117F | DSW-1117F | DP-1117F | DSF-1117F | SBK-1100J | |
Highline 11B Series (21" / 53 cm Frame) | 15-11/16" x 21" | 40 x 53 | DS-1117F | DSW-1117F | DSF-1117F | SBK-1100J | ||
Highline 111B Series (27" / 69 cm Frame) | 15-11/16" x 27" | 40 x 53 | DS-1123F | DSW-1123F | DP-1123F | DSF-1123F | SBK-1100J | |
Trimline 251, 252, 261, 262 (27" / 69 cm Frame) | 15-11/16" x 27" | 40 x 69 | DS-1123F | DSW-1123F | DP-1123F | DSF-1123F | SBK-1100J | |
Trimline 154, 164, 251, 262 (27" / 69 cm Frame) | 15-11/16" x 21" | 40 x 69 | DS-1117F | DSW-1117F | DSF-1117F | SBK-1100J | ||
Commercial 650 Series (27" / 69 cm Frame) | 15-11/16" x 27" | 40 x 69 | DS-1123F | DSW-1123F | DP-1123F | DSF-1123F | SBK-1100J | |
Highline Salesmaker Series | 15-11/16" x 21" | 40 x 69 | DS-1117F | DSW-1117F | DP-1117F | DSF-1117F | SBK-1100J | |
Highline Salesmaker Series (27" / 69 cm Frame) | 15-11/16" x 27" | 40 x 69 | DS-1123F | DSW-1123F | DP-1123F | DSF-1123F | SBK-1100J | |
Salesmaker-4 Series (27" / 69 cm Frame) | 15-11/16" x 27" | 40 x 69 | DS-1123F | DSW-1123F | DP-1123F | DSF-1123F | SBK-1100J | |
Legacy Series | 15-11/16" x 27" | 40 x 69 | DS-1123F | DSW-1123F | DP-1123F | DSF-1123F | SBK-1100J | |
Encore Series | 23-1/2" x 40-9/16" | 60 x 103 | DS-1836 | DSW-1836 DSW-1836CL | DP-1836 | FDS-4021 | DSF-1836 DSF-1836C | SBK-1800* |
Advantage (36" / 91 cm Frame Models) | 21-1/2" x 36" | 55 x 91 | DS-1630 | DSW-1630 | DP-1630 | DSF-1630 | SBK-1600 | |
Quad or Dual | ||||||||
Blender X + O (36" / 91 cm) | ||||||||
Advantage (48" / 122 cm Frame Models) | 21-1/2" x 48" | 55 x 122 | DS-1642 | DSW-1642 | DSF-1642 | SBK-1600* | ||
Blender Six-Hose | ||||||||
Blender Single-Hose | ||||||||
Blender X + O (48" / 122 cm) or X + 1 (48" / 122 cm) | ||||||||
MPD-1, MPD-2, MPD-3 | 16" x 48" | 41 x 122 | DS-1036 | SBK-1000J | ||||
MPD Fixed Blender | 16" x 48" | 41 x 122 | DS-1036 | SBK-1000J |
* For FDS-4721 Models, use Stabilizer Bar SBO-0300.
Dispenser Manufacturer & Model | Dispenser Footprint Dimensions | FlexWorks One-Piece Polyethylene Sump | FlexWorks Wide-Access Polyethylene Sump | FlexWorks One-Piece Polyethylene Pan | FlexWorks One-Piece Fiberglass Sump | FlexWorks Wide-Access Fiberglass Sump | Stabilizer Bar Kit | |
---|---|---|---|---|---|---|---|---|
Bennett | in. | cm | ||||||
Bennett Pacific | 19-1/2" x 43-1/2" | 49 x 110 | DS-1543A | SBK-1500 | ||||
Bennett 3000 Series | 20" x 30" | 51 x 76 | DS-1123B | SBK-1100J |
Dispenser Manufacturer & Model | Dispenser Footprint Dimensions | FlexWorks One-Piece Polyethylene Sump | FlexWorks Wide-Access Polyethylene Sump | FlexWorks One-Piece Polyethylene Pan | FlexWorks One-Piece Fiberglass Sump | FlexWorks Wide-Access Fiberglass Sump | Stabilizer Bar Kit | |
---|---|---|---|---|---|---|---|---|
PD McLaren | in. | cm | ||||||
RDR HSx (Single Product, Single Hose) | 21" x 17.75" | 53 x 45 | DSW-1922 | DSF-1922 | SBK-1900 | |||
RDR HSx-D1 (Single Product, Dual Hose) | 21" x 17.75" | 53 x 45 | DSW-1922 | DSF-1922 | SBK-1900 | |||
RDR HSx-D2 (Dual Product, Dual Hose) | 21" x 17.75" | 53 x 45 | DSW-1922 | DSF-1922 | SBK-1900 | |||
RDR HSx-SAT (Master Unit and Satellites) | 21" x 17.75" | 53 x 45 | DSW-1922 | DSF-1922 | SBK-1900 | |||
RDR HSx-X2 (Single Product, Dual Hose, One at a Time) | 21" x 17.75" | 53 x 45 | DSW-1922 | DSF-1922 | SBK-1900 |
Dispenser Manufacturer & Model | Dispenser Footprint Dimensions | FlexWorks One-Piece Polyethylene Sump | FlexWorks Wide-Access Polyethylene Sump | FlexWorks One-Piece Polyethylene Pan | FlexWorks One-Piece Fiberglass Sump | FlexWorks Wide-Access Fiberglass Sump | Stabilizer Bar Kit | |
---|---|---|---|---|---|---|---|---|
Gasboy | in. | cm | ||||||
0215A, 216A (197/8" Frame / 50.5 mm) | 17-1/4" x 19-7/8" | 49 x 50.5 | DS-1117F | DSW-1117F | DP-1117F | DSF-1117F | SBK-1100J | |
52 and 53 Series | 17" x 19-7/8" | 44 x 50.5 | DS-1117F | DSW-1117F | DP-1117F | DSF-1117F | SBK-1100J | |
8700, 8800, 9100, 9800 Series | 17-1/4" x 25" | 44 x 63.5 | DS-1120 | SBK-1100J | ||||
25" Frame 63.5 mm | 17-1/4" x 25" | 44 x 63.5 | ||||||
8700, 8800, 9100, 9800 Series (28-1⁄4" Frame / 72 mm) | 17-1/4" x 28" | 44 x 71 | DS-1123 | DSW-1123 | DP-1123 | DSF-1123F | SBK-1100J | |
9850A | 15-11/16" x 21" | 40 x 69 | DS-1120 | DSW-1120 | DSF-1120 | SBK-1100J |
* Stabilizer bar is installed widthwise in dispenser sump
Dispenser Manufacturer & Model | Dispenser Footprint Dimensions | FlexWorks One-Piece Polyethylene Sump | FlexWorks Wide-Access Polyethylene Sump | FlexWorks One-Piece Polyethylene Pan | FlexWorks One-Piece Fiberglass Sump | FlexWorks Wide-Access Fiberglass Sump | Stabilizer Bar Kit | ||
---|---|---|---|---|---|---|---|---|---|
Dresser / Wayne | in. | cm | |||||||
350, 357, 358, 360, 370 Series | 15" x 25-7⁄8" | 30 x 66 | DS-1123F | DSW-1123F | DP-1123F | DSF-1123F | SBK-1100J | ||
Vista 380 Series (387, 389) | 20" x 35" | 51 x 89 | DS-1229 | DSW-1229 | DSF-1229 | SBK-1200J | |||
Vista 590 Series (590, 595) | 20" x 48" | 51 x 122 | DS-1242 | DSW-1242 | DSF-1242 | SBK-1200J | |||
Vista 390 Series (395, 399) | 20" x 48" | 51 x 122 | DS-1242 | DSW-1242 | DSF-1242 | SBK-1200J | |||
Vista 490 Series | 20" x 48" | 51 x 122 | DS-1242 | DSW-1242 | DSF-1242 | SBK-1200J | |||
DL390, 395, 399 Series | 20" x 48" | 51 x 122 | DS-1242 | DSW-1242 | DSF-1242 | SBK-1200J | |||
HS1 Satellite / 287 Series | 20" x 35" | 51 x 89 | DS-1229 | DSW-1229 | DSF-1229 | SBK-1200J | |||
Ovation | 19-1⁄2" x 43-1⁄2" | 50 x 110 | DS-1543A** | DSW-1543 DSW-1543C | FDS-4319* | DSF-1543 DSF-1543C | SBK-1500 | ||
Select | 19-3⁄8" x 32-5⁄16" | 49 x 82 | DS-1928 | SBK-1500A | |||||
Global Century | 19-3⁄8" x 32-5⁄16" | 49 x 82 | DS-1928 | SBK-1500A | |||||
Reliance | 19-3⁄8" x 32-5⁄16" | 49 x 82 | DS-1928 | SBK-1500A | |||||
HS4 / HS3 / Vista | 19-3⁄8" x 32-5⁄16" | 49 x 82 | DS-1630 | DSW-1630*** | DP-1630 | DSF-1630*** | SBK-1600 | ||
Narrow Frame Helix (2000, 4000) | 20" x 33" | 51 x 84 | DS-1630 | SBK-1600 | |||||
Wide Frame Helix (5000) | 26" x 44" | 51 x 112 | DS-1741 | SBK-1700 |
* For FDS-4319 Model use Stabilizer Bar SBO-0250 ** For DS-1543A Model use Stabilizer Bar SBK-1500A; for DSF/DSW-1543 Models use Stabilizer Bar SBK-1500 *** For DS-1928 Model use Stabilizer Bar SBK-1500A; for DSF/DSW-1630 Models use Stabilizer Bar SBK-1600
Dispenser Manufacturer & Model | Dispenser Footprint Dimensions | FlexWorks One-Piece Polyethylene Sump | FlexWorks Wide-Access Polyethylene Sump | FlexWorks One-Piece Polyethylene Pan | FlexWorks One-Piece Fiberglass Sump | FlexWorks Wide-Access Fiberglass Sump | Stabilizer Bar Kit | |
---|---|---|---|---|---|---|---|---|
Tokheim | in. | cm | ||||||
1200, 1248, 1250 Series | 17-1/4" x 25" | 44 x 64 | DS-1120 | DSW-1120 | DSF-1120 | SBK-1100J | ||
330B, 333B Series | 17-1/4" x 44" | 44 x 112 | DS-1642 | DSW-1642 | DSF-1642 | SBK-1600 |
